Shandong Buluoer Intelligent Technology Co., Ltd.

Automatische Aluminiumschneidemaschine
Automatische Aluminiumschneidemaschine
Automatische Aluminiumschneidemaschine
Automatische Aluminiumschneidemaschine
Automatische Aluminiumschneidemaschine

Automatische Aluminiumschneidemaschine

Zahlungsart: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 20 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: BLZT-4080

    Rail Apan (mm) 3710mm: Effective Cutting Width 3000mm

    Machine Tool Rail Length (mm) 8000mm: Effective Cutting Length 6500mm

    CNC System (Set) 1 Set: Lifting Stroke Of Cutting Torch1-150mm

    Intersection Offset ±0.2㎜: Straightness ±0.3㎜

    Diagonal Difference ±0.5㎜: Roundness ±0.2㎜

    Auto-tuning High Precision ±0.3㎜: Speed Setting Error (%) ≤±5%

    Operating Speed Of The Whole Machine 0-9000mm/min: Cutting Speed Flame 0-5000mm/min

    Cutting Speed Flame < 100um: Planarity Of Cutting Surface Less Than 2.5/100*T (T Is A Thick Plate)

    Dimensional Accuracy And Straightness Of Cutting Parts ≤2mm: Working Environment Temperature -5℃-50℃

    Relative Humidity 90% No Condensation: Surrounding Environment Ventilation, No Impact Within 5 Meters

Additional Info

    Verpakung: Stahlbox

    Marke: Buluoer

    Transport: Ocean

    Ort Von Zukunft: Stadt Ji'nan, Provinz Shandong, China

    Zertifikate : ISO9001

    Hafen: Qingdao Port

Produktbeschreibung

gantry straight line flame plasma cnc cutting machine

Die CNC-Schneidemaschine mit Flammen- und Plasmaschneiden eignet sich für Fabriken mit kleiner Stahlplattenzufuhr. Hohe Zuverlässigkeit und kostengünstig. Es kann zum Schneiden großer, mittlerer und kleiner Stahlplatten aus verschiedenen Kohlenstoffstahl-, Manganstahl-, Edelstahl- und anderen Metallmaterialien verwendet werden.
Das Gerät kann mit mehreren Schneidbrennern und anderen Optionen und Zubehörteilen ausgestattet werden. Es verfügt über eine breite Palette an Standardformen und kann zum Schneiden von Nestern beliebiger Formteile in Kombination mit australischer Verschachtelungssoftware verwendet werden.
Der Hauptteil der Ausrüstung nimmt eine mechanische Struktur vom Portaltyp an. Der Balken und der Endbalken bestehen aus Vierkantrohr und Platte, profilgeschweißter Oberfläche und werden mit Vibrationsalterung und natürlicher Alterung kombiniert, um die während des Schweißprozesses erzeugten Spannungen zu beseitigen. Die Führungsschienen bestehen aus hochfesten 43 kg schweren Schienen.
Der Längs- / Horizontalantrieb verwendet die Zahnstangen-freie flexible Getriebetechnologie, und die Zahnstangengenauigkeit beträgt sieben oder mehr. Es ist mit dem hochpräzisen deutschen Neugart-Originalreduzierer und dem koaxialen Servopulsgeber von AC-Servomotorabtastungen ausgestattet und gibt die Geschwindigkeit und Position zurück und vergleicht dann die Sekundärsignale des Servosystems und des numerischen Steuersystems, um das zu realisieren Positionierungsgetriebe.
Das pneumatische System verfügt über eine stufenlose automatische Perforationstechnologie. Die Vorheizzeit der 60 mm Stahlplatte beträgt nur 12 Sekunden und die Perforationsdicke beträgt 100 mm. Die stufenlose automatische Perforationsfunktion reduziert das Metallspritzen und verbessert die Lebensdauer der Schneiddüse erheblich.

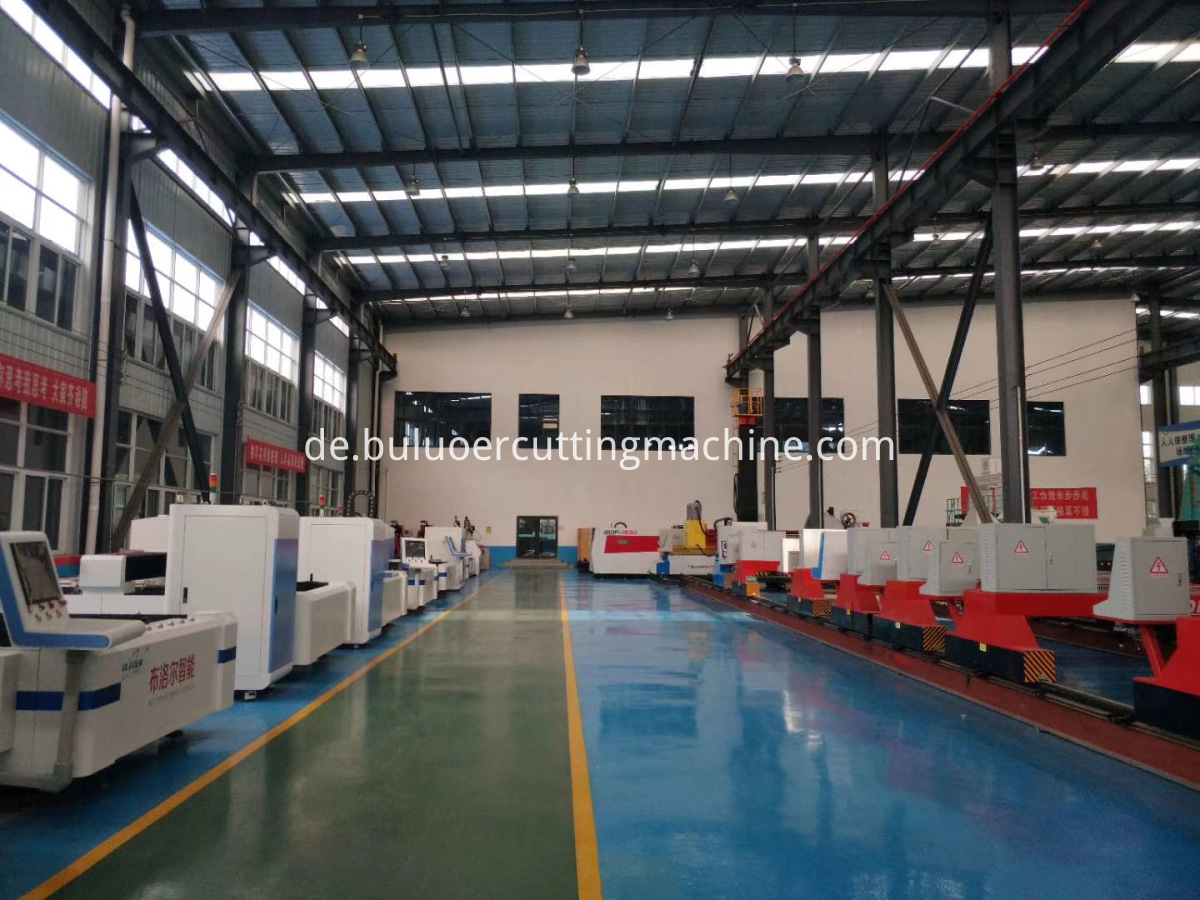

Ausstellungshalle

Factory

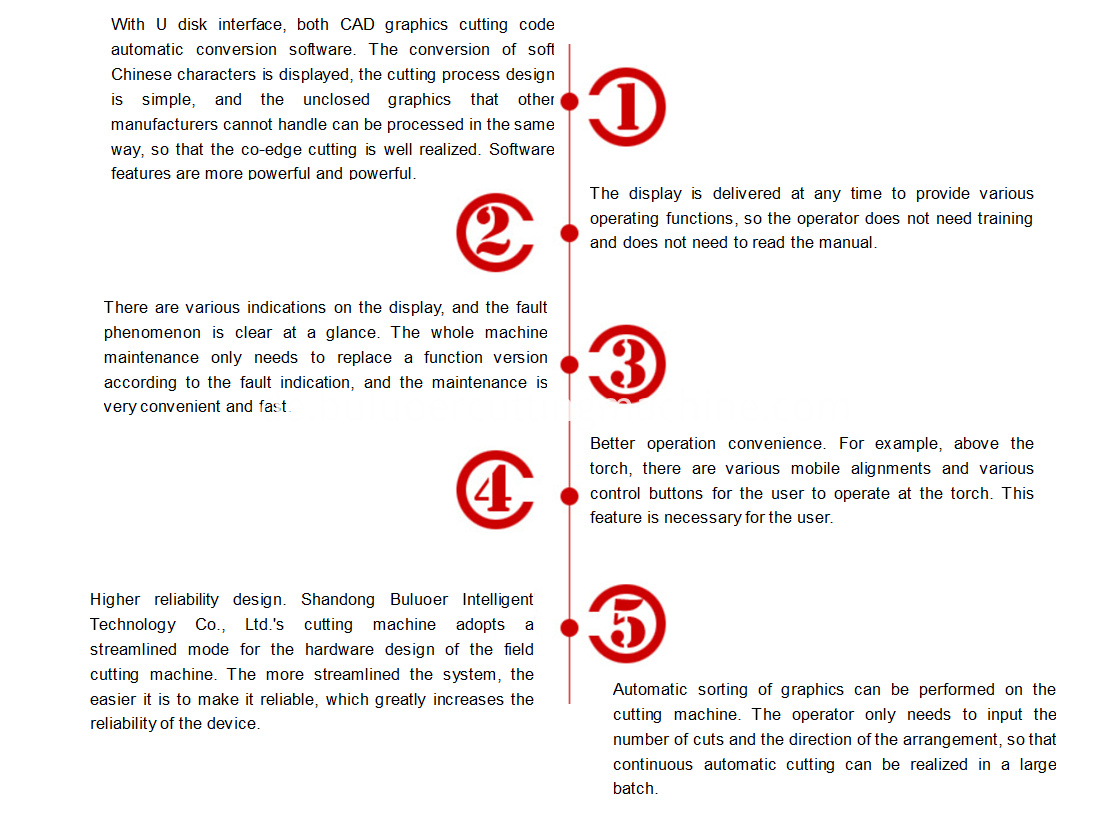

Introduction

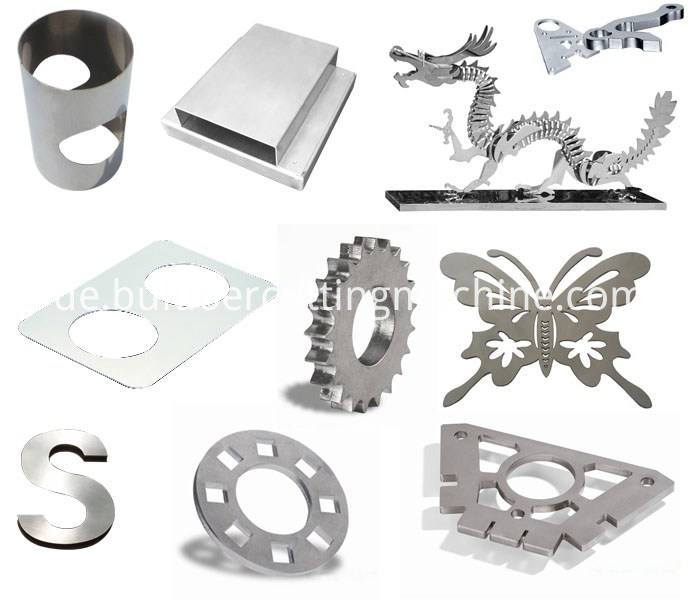

Cutting Sample47


Produktparameter

Type

BLZT-4080(BLDH seires can be equiped lath)

Input power

AC380/50Hz;AC220V/50Hz

Track gauge(mm)

4035

Effective cutting width(mm)

3300

Machine width(mm)

4300

Track length(mm)

8000

Number of standard cutting torch(set)

2

Number of lath cutting torch (set)

≤10

Minimum wideth of lath

80mm

Lift(mm)

200

Cutting thickness(mm)

Flame: 5~200     Plasma: 1~30(According to the power supply size)

Cutting speed (mm/min)

Flame: 100~1000    Plasma: 450~5000

Idle speed

0~8000

Drive mode

Bilateral drive

System

Shanghai Jiaoda or Beijing Starfire

Operating accurancy

±0.5mm

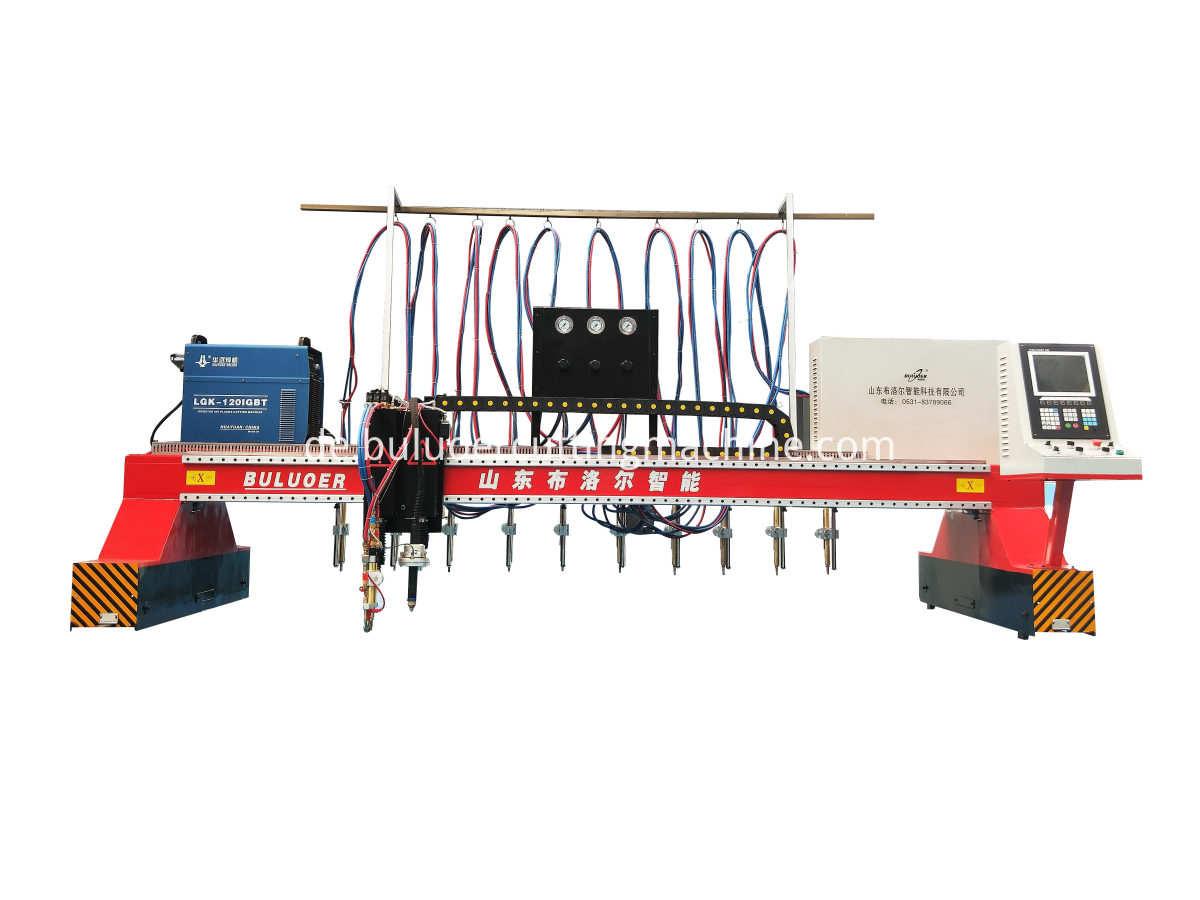

Geradeausschneidemaschine (CNC-Schneidemaschine)

Die CNC-Schneidemaschine ist eine hocheffiziente Heißschneidautomatisierungsanlage, die Computersteuerung, Präzisionsmaschinen und Sauerstoff-Acetylen-Gasschneiden kombiniert. Sein CNC-Brenner kann Platten jeder Form schneiden. Auf der anderen Seite des Portals sind mehrere Brenner angebracht, mit denen mehrere gerade Stahlbänder geschnitten werden können, und die Stahlbleche werden während des Schneidens gleichzeitig erwärmt und gekühlt, wodurch das Phänomen der Seitenbiegung grundlegend beseitigt wird.

Die Form ist wie gezeigt. Die Schneidemaschine ist eine Portalstruktur, und das Steuerungssystem verwendet ein neu entwickeltes Spezialsystem für CNC-Schneidemaschinen. (Die Schneidemaschine verfügt über eine Vielzahl von seitlichen Spannweiten, die alle bilateral angetrieben werden. Je nach Benutzeranforderung können mehrere Brenner konfiguriert werden, die als Profilschneiden konfiguriert werden können. Sie wird in Kombination mit dem Streifenschneiden verwendet, wodurch sich die Leistung erheblich verbessert Produktionseffizienz und reduziert die thermische Verformung während des Streifens.

CNC und gerader Streifen

Wenn ein Stück Stahlplatte in mehrere gerade Streifen geschnitten werden muss, kann ein gerader Schneidbrenner auf der Schneidmaschine mit numerischer Steuerung angeordnet werden, und die Stahlplatte kann gleichzeitig in mehrere gerade Streifen geschnitten werden, was die Schnitteffizienz und kann beim Schneiden einen geraden Streifen bilden. Die Seiten werden gleichmäßig erwärmt, um große thermische Verformungen zu vermeiden.



Es setzt bilateralen Antrieb, stabilen Betrieb, gute Konfiguration und hohe Arbeitseffizienz voraus. Es kann zum Schneiden großer, mittlerer und kleiner Stahlbänder aus verschiedenen Kohlenstoffstählen, Manganstählen und anderen Metallmaterialien verwendet werden. Je nach Benutzeranforderung können mehrere Pumpbrenner konfiguriert werden. Das spezielle CNC-Brennersystem kann auch nach Bedarf konfiguriert werden. Das automatische Höhenverstellsystem für kapazitive Flammen kann ausgewählt werden.

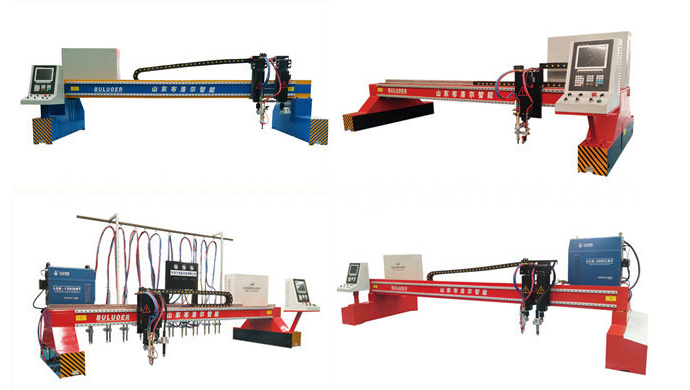

Machine Details
